PLCC FPGA Field Programmable Gate Array XILINX XCS05XL في الإلكترونيات الرقمية

XILINX XCS05XL PLCC FPGA Field Programmable Gate Array في الإلكترونيات الرقمية

وصف المنتج

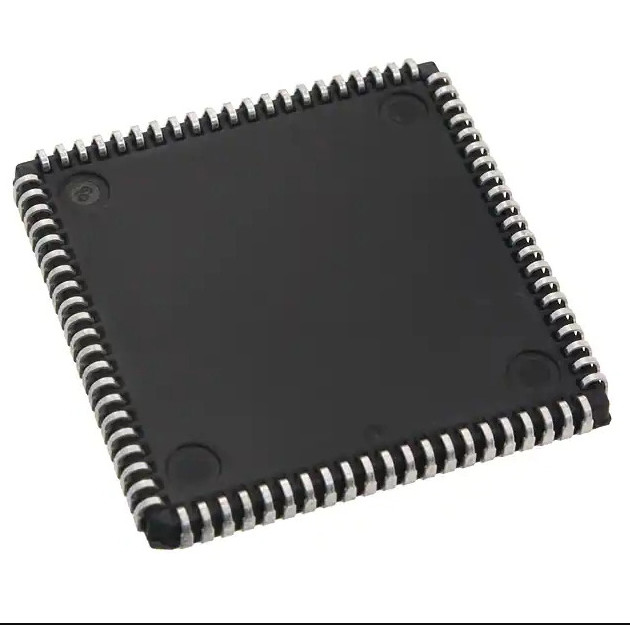

Spartan-XL XILINX XCS05XL Spartan سلسلة كاملة PLCC مثبتة على السطح عائلات FPGA المرحلية القديمة XCS05XL-4PC84C



عفا عليها الزمنSpartan-XL XILINX XCS05XL Spartan سلسلة كاملة PLCC سطح تصاعد FPGA ICs XCS05XL-4PC84C



فئة	الدوائر المتكاملة (ICs)
عائلة	مدمج - FPGAs (مصفوفة البوابة القابلة للبرمجة الميدانية)
Mfr	شركة Xilinx
سلسلة	سبارتان- XL
طَرد	علبة
حالة الجزء	عفا عليها الزمن
عدد LABs / CLBs	100
عدد عناصر / خلايا المنطق	238
إجمالي بت RAM	3200
عدد I / O	61
عدد البوابات	5000
الجهد - العرض	3 فولت ~ 3.6 فولت
نوع التركيب	سطح جبل
درجة حرارة التشغيل	0C ~ 85C (TJ)
العبوة / العلبة	84-LCC (J-Lead)
حزمة جهاز المورد	84-PLCC (29.31 × 29.31)
رقم المنتج الأساسي	XCS05XL



ورقة بيانات عائلات XILINX Spartan و Spartan-XL FPGA (بعض المنتجات قديمة / تحت التقادم ، مرحبًا بك في الاتصال بنا عبر ic@icschip.com لمزيد من المعلومات)



مقدمة :

تعد عائلات Spartan® و Spartan-XL FPGA أحد حلول FPGA للإنتاج بكميات كبيرة والتي توفر جميع المتطلبات الرئيسية لاستبدال ASIC حتى 40000 بوابة.تشمل هذه المتطلبات الأداء العالي ، وذاكرة الوصول العشوائي على الرقاقة ، والحلول الأساسية والأسعار التي ، في الحجم الكبير ، النهج وفي كثير من الحالات تعادل إخفاء أجهزة ASIC المبرمجة.من خلال تبسيط مجموعة ميزات سلسلة Spartan ، والاستفادة من تقنيات العمليات المتقدمة والتركيز على إدارة التكلفة الإجمالية ، توفر سلسلة Spartan الميزات الرئيسية المطلوبة من قبل ASIC والمستخدمين المنطقيين الآخرين ذوي الحجم الكبير مع تجنب التكلفة الأولية ودورات التطوير الطويلة والمخاطر الكامنة في التقليدية أسيك.تحتوي عائلات Spartan و Spartan-XL في سلسلة Spartan على عشرة أعضاء ، كما هو موضح في الجدول 1. ميزات Spartan / Spartan-XL FPGA ملاحظة: تشتمل أجهزة سلسلة Spartan الموضحة في ورقة البيانات هذه على عائلة Spartan 5V و 3.3V Spartan- عائلة XL.انظر أوراق البيانات المنفصلة للأعضاء الأكثر تقدمًا لسلسلة Spartan.• أول FPGA بديل لـ ASIC لإنتاج كميات كبيرة من ذاكرة الوصول العشوائي على الرقاقة • كثافة تصل إلى 1862 خلية منطقية أو 40.000 بوابة نظام • مجموعة ميزات مبسطة تعتمد على بنية XC4000 • أداء النظام يتجاوز 80 ميجاهرتز • مجموعة واسعة من حلول AllianceCORE و LogiCORE ™ المحددة مسبقًا متاح • إمكانية إعادة برمجة غير محدودة • تكلفة منخفضة.

ميزات مستوى النظام - متوفرة في كلا الإصدارين 5V و 3.3V - ذاكرة SelectRAM على الشريحة - متوافقة تمامًا مع PCI - إمكانية إعادة قراءة كاملة للتحقق من البرنامج وملاحظة العقدة الداخلية - منطق حمل عالي السرعة مخصص - قدرة ناقل داخلي ثلاثي الحالات - ثمانية شبكات إشارة أو ساعة عالمية منخفضة الانحراف - منطق مسح الحدود المتوافق مع IEEE 1149.1 - حزم بلاستيكية منخفضة التكلفة متوفرة في جميع الكثافات - توافق البصمة في الحزم الشائعة • مدعوم بالكامل من قبل نظام تطوير كلاسيكيات Xilinx ISE® القوي - رسم الخرائط والتنسيب والتوجيه التلقائي بالكامل ميزات عائلة Spartan-XL الإضافية • مصدر طاقة 3.3 فولت للطاقة المنخفضة مع إدخال / إخراج متسامح 5 فولت • مدخلات خفض الطاقة • أداء أعلى • منطق حمل أسرع • شبكة ساعة عالية السرعة أكثر مرونة • إمكانية قفل في الكتل المنطقية القابلة للتكوين • مزلاج الالتقاط السريع للإدخال • مولد وظيفة MUX أو 2-input اختياري على المخرجات • محرك إخراج بسعة 12 مللي أمبير أو 24 مللي أمبير • متوافق مع PCI 5 فولت و 3.3 فولت • مسح الحدود المحسن • وضع Express Mode configuration



تحل عائلة Spartan®-3A من مصفوفات البوابة القابلة للبرمجة الميدانية (FPGAs) تحديات التصميم في معظم التطبيقات الإلكترونية ذات الحجم الكبير والحساسة للتكلفة والتي تستخدم الإدخال / الإخراج.تقدم العائلة المكونة من خمسة أفراد كثافات تتراوح من 50000 إلى 1.4 مليون بوابة نظام ، كما هو موضح في الجدول 1. تعد Spartan-3A FPGAs جزءًا من عائلة Extended Spartan-3A ، والتي تشمل أيضًا Spartan-3AN غير المتطايرة والأعلى كثافة Spartan-3A DSP FPGAs.تعتمد عائلة Spartan-3A على نجاح عائلات Spartan-3E و Spartan-3 FPGA السابقة.تعمل الميزات الجديدة على تحسين أداء النظام وتقليل تكلفة التكوين.توفر تحسينات عائلة Spartan-3A هذه ، جنبًا إلى جنب مع تقنية معالجة 90 نانومتر ، المزيد من الوظائف وعرض النطاق الترددي لكل دولار أكثر من أي وقت مضى ، مما يضع معيارًا جديدًا في صناعة المنطق القابلة للبرمجة.نظرًا لتكلفتها المنخفضة بشكل استثنائي ، فإن Spartan-3A FPGAs مناسبة بشكل مثالي لمجموعة واسعة من تطبيقات الإلكترونيات الاستهلاكية ، بما في ذلك الوصول إلى النطاق العريض والشبكات المنزلية والعرض / الإسقاط ومعدات التلفزيون الرقمي.تعد عائلة Spartan-3A بديلاً ممتازًا لقناع ASICs المبرمج.تتجنب FPGA التكلفة الأولية العالية ، ودورات التطوير الطويلة ، وعدم المرونة الكامنة في ASICs التقليدية ، وتسمح بترقيات تصميم المجال.



سمات:

• حل منطقي منخفض التكلفة وعالي الأداء للتطبيقات عالية الحجم والمراعية للتكلفة

• إمداد VCCAUX مزدوج النطاق يبسط التصميم بجهد 3.3 فولت فقط

• تعليق ، تعمل أوضاع السبات على تقليل طاقة النظام

• دبابيس واجهة SelectIO ™ متعددة الفولتية ومعايير متعددة

• ما يصل إلى 502 دبابيس I / O أو 227 زوج إشارة تفاضلية

• إدخال / إخراج LVCMOS و LVTTL و HSTL و SSTL أحادي النهاية

• إشارات 3.3 فولت ، 2.5 فولت ، 1.8 فولت ، 1.5 فولت ، و 1.2 فولت

• محرك إخراج قابل للتحديد ، حتى 24 مللي أمبير لكل دبوس

• يقلل معيار QUIETIO من ضوضاء تبديل الإدخال / الإخراج

• توافق كامل 3.3V ± 10٪ وامتثال للتبديل السريع.

• معدل نقل بيانات يزيد عن 640 ميغا بايت / ثانية لكل إدخال / إخراج تفاضلي

• LVDS و RSDS و mini-LVDS و HSTL / SSTL التفاضلية I / O مع مقاومات إنهاء تفاضلية متكاملة

• دعم معدل البيانات المضاعفة المحسن (DDR)

• دعم DDR / DDR2 SDRAM حتى 400 ميجابت / ثانية

• دعم تقنية PCI® متوافقة تمامًا مع 32- / 64 بت ، 33/66 ميجاهرتز

• موارد منطقية وفيرة ومرنة • كثافات تصل إلى 25344 خلية منطقية ، بما في ذلك سجل التحول الاختياري أو دعم ذاكرة الوصول العشوائي الموزعة

• معددات إرسال واسعة فعالة ومنطق واسع

• منطق حمل سريع النظر إلى الأمام

• مُضاعِفات مُحسَّنة مقاس 18 × 18 مع خط أنابيب اختياري

• منفذ برمجة / تصحيح IEEE 1149.1 / 1532 JTAG

• هندسة الذاكرة الهرمية SelectRAM ™

• ما يصل إلى 576 كيلو بت من ذاكرة الوصول العشوائي ذات الكتلة السريعة مع إمكانية الكتابة بالبايت لتطبيقات المعالج

• تصل إلى 176 كيلوبت من ذاكرة الوصول العشوائي الموزعة بكفاءة

• ما يصل إلى ثمانية مدراء للساعة الرقمية (DCM)

• إزالة انحراف الساعة (حلقة قفل تأخير)

• تركيب التردد ، الضرب ، القسمة

• تحويل طور عالي الدقة

• نطاق تردد واسع (5 ميجا هرتز إلى أكثر من 320 ميجا هرتز)

• ثماني شبكات ساعة عالمية منخفضة الانحراف ، وثماني ساعات إضافية لكل نصف جهاز ، بالإضافة إلى توجيه وفير منخفض الانحراف

• واجهة التكوين لـ PROMs المتوافقة مع معايير الصناعة

• SPI مسلسل فلاش PROM منخفض التكلفة وموفر للمساحة

• x8 أو x8 / x16 BPI متوازي أو عرض Flash PROM

• برنامج Xilinx® Platform Flash منخفض التكلفة مع JTAG

• معرف فريد للحمض النووي للجهاز من أجل مصادقة التصميم

• تحميل دفق بتات متعددة تحت سيطرة FPGA

• فحص ما بعد التكوين CRC

• دعم كامل لبرامج نظام تطوير Xilinx ISE® و WebPACK ™ بالإضافة إلى Spartan-3A Starter Kit

• معالجات MicroBlaze ™ و PicoBlaze المدمجة

• تغليف QFP و BGA منخفض التكلفة وخيارات خالية من الرصاص

• تدعم آثار الأقدام المشتركة سهولة ترحيل الكثافة

• متوافق مع مجموعة مختارة من Spartan-3AN FPGAs غير المتطايرة

• متوافق مع كثافة عالية Spartan-3A DSP FPGAs

• يتوفر إصدار سيارات XA



منتجات ذات صله :



حالة Spartan-3A FPGA

إنتاج XC3S50A

إنتاج XC3S200A

إنتاج XC3S400A

إنتاج XC3S700A

إنتاج XC3S1400A



XC3S50A –4 الأداء القياسي VQ100 / VQG100 100 سنًا حزمة مسطحة رباعية النحافة (VQFP) C تجارية (0 درجة مئوية إلى 85 درجة مئوية)

XC3S200A –5 أداء عالٍ (تجاري فقط) TQ144 / TQG144 حزمة مسطحة رباعية رقيقة (TQFP) 144 سنًا (TQFP) I صناعي (-40 درجة مئوية إلى 100 درجة مئوية) XC3S400A FT256 / FTG256 256 كرة ذات طبقة رقيقة رفيعة شبكة مصفوفة كروية (FTBGA )

XC3S700A FG320 / FGG320 320-ball Fine-Pitch Ball Grid Array (FBGA)

XC3S1400A FG400 / FGG400 400-ball Fine-Pitch Ball Grid Array (FBGA)

XC3S1400A FG484 / FGG484 484-ball Fine-Pitch ball Grid Array (FBGA)

XC3S1400A FG676 FGG676 676-ball Fine-Pitch Ball Array (FBGA)



XC3S50 (2) 50 ك 1،728 16 12192 12 ك 72 ك 4 2124 56

XC3S200 (2) 200 ك 4320 24 20480 30 ك 216 ك 12 4173 76

XC3S400 (2) 400 ك 8064 32 28896 56 ك 288 ك 16 4264116

XC3S1000 (2) 1M 17،280 48 40 1،920 120K 432K 24 4391175

XC3S1500 1.5 م 29952 64 52 3328208 ك 576 ك 32 4487221

XC3S2000 2M 46،080 80 64 5،120 320K 720K 40 4565270

XC3S4000 4 م 62،208 96 72 6،912 432 ألف 1،728 ك 96 4633300

XC3S5000 5M 74،880 104 80 8،320 520 كيلو 1،872 ك 104 4633 300



لمزيد من المعلومات حول توفر مخزون عائلة Spartan-3A FPGA ، لا تتردد في إرسال بريد إلكتروني: ic@icschip.com
