| اسم العلامة التجارية: | Texas Instruments |
|---|---|
| رقم الموديل: | HD3SS3220IRNHT |
| الحد الأدنى لكمية: | 1 قطعة |
| وقت التسليم: | 2 ~ 8 أيام عمل |
| شروط الدفع: | تي / ت |
| الماركات: | شركة Texas Instruments | شهادة: | / |
|---|---|---|---|
| نموذج: | HD3SS3220IRNHT | موك: | حاسب شخصي 1 |
| الأسعار: | Negotiated | توصيل: | 2 ~ 8 أيام عمل |
| دفع: | تي / ت | ||
| تسليط الضوء: | مرشح RFI EMI IC,BNX002-01 EMI Filter IC,HD3SS3220IRNHT |
||
وصول جديد RFI EMI Filter IC الدوائر المتكاملة BNX002-01 HD3SS3220IRNHT
| وحدة ECAD | رمز ثنائي الفينيل متعدد الكلور ، البصمة والنموذج ثلاثي الأبعاد |
| حالة العرض والطلب | الرصيد |
| التهديد الوهمي في السوق المفتوحة | 59 نسبة مئوية. |
| شعبية | متوسط |
| فوز رقم الجزء المصدر | 1042878-HD3SS3220IRNHT |

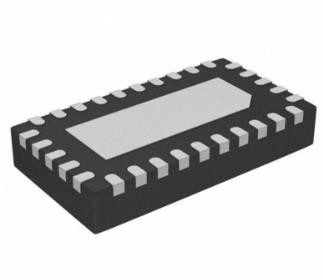

| حالة / حزمة | 30-WQFN (4.5 × 2.5) |
| تصاعد | SMD (SMT) |
| نطاق درجة الحرارة - التشغيل | -40 درجة مئوية إلى 85 درجة مئوية |
| التطبيقات | USB ، وحدة تحكم من النوع C |
| حالة | نشيط |
| التعبئة والتغليف | ريل - TR |
| الصانع | شركة Texas Instruments |
| فئات | دوائر متكاملة |
| جهد العرض - التشغيل | 3.3 فولت ، 5 فولت |
HD3SS3220 هو USB SuperSpeed (SS) 2: 1 mux مع وحدة تحكم منفذ DRP.يوفر الجهاز منطق تكوين القناة (CC) ومصادر 5V VCONN للأنظمة البيئية التي تطبق USB Type-C.يمكن تكوين HD3SS3220 كمنفذ مواجهة المصب (DFP) أو منفذ مواجهة المنبع (UFP) أو منفذ ثنائي الدور (DRP) مما يجعله مثاليًا لأي تطبيق.
يتناوب HD3SS3220 ، في وضع DRP ، في تقديم نفسه على أنه DFP أو UFP وفقًا لمواصفات النوع C.تراقب كتلة منطق CC دبابيس CC1 و CC2 لمقاومات السحب أو المنسدلة لتحديد وقت توصيل منفذ USB ودور المنفذ الخاص به.بمجرد توصيل منفذ USB ، يحدد منطق CC أيضًا اتجاه الكبل ويقوم بتكوين USB SS mux وفقًا لذلك.أخيرًا ، يعلن منطق CC أو يكتشف الوضع الحالي من النوع C - افتراضي أو متوسط أو مرتفع في أوضاع DFP و UFP على التوالي.
تسمح الخصائص الديناميكية الممتازة للمكس المندمج بالتبديل مع الحد الأدنى من التوهين إلى مخطط عين إشارة SS وقليل جدًا من الارتعاش الإضافي.تنشر مسارات التبديل الخاصة بالجهاز تتبع جهد الوضع المشترك التكيفي مما ينتج عنه قناة متطابقة على الرغم من جهد الوضع الشائع المختلف لقنوات RX و TX.
