AM2634-Q1 MCU وحدة تحكم دقيقة قفل قدرة الخطوة

AM2634-Q1

نوى المعالج:

• أحادية وثنائية ورباعية النواة Arm Cortex-R5F MCU مع تشغيل كل نواة حتى 400 ميجاهرتز
  • 16KB I-cache مع 64 بت ECC لكل نواة وحدة المعالجة المركزية
  • 16 كيلو بايت D-cache مع 32 بت ECC لكل نواة وحدة المعالجة المركزية
  • 64 كيلو بايت ذاكرة مقترنة بإحكام (TCM) مع 32 بت ECC لكل نواة R5F
  • القدرة على خطوة القفل

نظام الذاكرة الفرعي:

• 2 ميغا بايت من ذاكرة الوصول العشوائي على رقاقة (OCSRAM)
  • 4 بنوك × 512 كيلو بايت
  • حماية خطأ ECC
  • يدعم محرك DMA الداخلي

التوصيل الصناعي:

• وحدة الوقت الحقيقي القابلة للبرمجة ثنائية النواة والنظام الفرعي للاتصالات الصناعية (PRU_ICSSM) التي تتيح بروتوكولات الاتصالات الصناعية أو واجهات التحكم في المحرك:
  • إثيركات
  • بروفينيت
  • EtherNET / IP ™
  • IO-Link
  • ملاحظات التشفير
  • إدخال / إخراج للأغراض العامة (GPIO)

الاستشعار والتشغيل:

• النظام الفرعي للتحكم في الوقت الحقيقي (CONTROLSS)
• 20x مقارنات تناظرية مع مرجع DAC قابل للبرمجة (CMPSS)
• 5x 12 بت سجل التقريب المتتابع (SAR) المحولات التناظرية إلى الرقمية (ADC)
  • ما يصل إلى 4 MSPS لكل ADC
  • 6 مدخلات قابلة للتحديد لكل ADC
  • قابل للتكوين كمدخلات أحادية الطرف أو تفاضلية
• 1x 12 بت DAC مع إخراج مؤقت
• 32x وحدات PWM محسنة عالية الدقة (EHRPWM)
  • تمديد دقة وقت PWM مقارنة EPWM
  • دعم النواتج أحادية النهاية أو التفاضلية
• 10 أضعاف وحدات الالتقاط المحسّنة (ECAP)
• وحدات النبض التربيعية المحسّنة 3x (EQEP)
• 2x Sigma-Delta Filter Modules (SDFM) تدعم كل منها ما يصل إلى 4 قنوات
• العارضة المرنة للإشارة المتعددة (XBAR)

خدمات النظام على الرقاقة (SoC) والهندسة المعمارية:

• عدد 1 EDMA لدعم وظائف نقل البيانات
• وحدات اتصال المعالجات
  • وحدة SPINLOCK لمزامنة العمليات التي تعمل على مراكز متعددة
  • يتم تنفيذ وظيفة MAILBOX من خلال سجلات CTRLMMR
• يدعم التمهيد الأساسي من الواجهات التالية:
  • UART
  • QSPI ولا فلاش
• دعم مزامنة الوقت مع مزامنة الوقت ومقارنة أجهزة توجيه مقاطعة الأحداث

السلامة الوظيفية:

• يتيح تصميم الأنظمة بمتطلبات السلامة الوظيفية
  • ECC أو التكافؤ في الذكريات الحاسمة
  • اختبار ذاتي مدمج (BIST) وحقن خطأ لوحدة المعالجة المركزية وذاكرة الوصول العشوائي على الرقاقة
  • وحدة إشارة الخطأ (ESM) مع دبوس الخطأ
  • تشخيصات أمان وقت التشغيل ، والجهد ، ودرجة الحرارة ، ومراقبة الساعة ، وأجهزة توقيت مراقبة الإطارات ، ومحرك CRC لفحوصات سلامة الذاكرة
• متوافق مع السلامة الوظيفيةالمستهدفة [الصناعية]
  • تم تطويره لتطبيقات السلامة الوظيفية
  • ستكون الوثائق متاحة للمساعدة في تصميم نظام السلامة الوظيفية IEC 61508
  • قدرة منهجية تصل إلى SIL-3 المستهدفة
  • تم استهداف تكامل الأجهزة حتى SIL-3
  • شهادة متعلقة بالسلامة
    • مخطط IEC 61508
• متوافق مع السلامة الوظيفيةالمستهدفة [السيارات]
  • تم تطويره لتطبيقات السلامة الوظيفية
  • ستكون الوثائق متاحة للمساعدة في تصميم نظام السلامة الوظيفية ISO 26262
  • قدرة منهجية تصل إلى ASIL-D المستهدفة
  • استهدفت سلامة الأجهزة حتى ASIL-D
  • شهادة متعلقة بالسلامة
    • ISO 26262 المخطط
• AEC-Q100 مؤهل لتطبيقات السيارات

حماية:

• وحدة أمان الأجهزة (HSM) مع دعم Auto SHE 1.1 / EVITA
• دعم التمهيد الآمن
  • تولي الجهاز الحماية
  • جذر الثقة الذي يتم فرضه على الأجهزة
  • التمهيد المصدق
  • S / W حماية ضد التراجع
• أمان التصحيح
  • يُسمح بتصحيح أخطاء جهاز HS فقط مع المصادقة المناسبة
  • توفير لتعطيل التصحيح
• معرف الجهاز وإدارة المفاتيح
  • دعم ذاكرة OTP (FUSEROM) لتخزين مفاتيح الجذر ومجالات تمكين الأمان الأخرى
  • وحدات تحكم EFUSE منفصلة و FUSE ROMs
  • المعرفات العامة الفريدة للجهاز
• وحدات حماية الذاكرة (MPU)
  • يوجد Arm® MPU داخل كل نواة Cortex®-R5F
  • نظام MPU - موجود في واجهات مختلفة في SoC (يمكن أن يكون جدار حماية أو MPU)
    • 8-16 منطقة
    • قابل للبرمجة (معرّف الامتياز ، قراءة / كتابة / قابلة للفصل ، عنوان البدء / الانتهاء ، تمكين ، آمن / غير آمن)

• تسريع التشفير
  • يدعم نوى التشفير
    • AES - أحجام مفاتيح 128/192/256 بت
    • SHA2 - دعم 256/384/512 بت
    • DRBG مع مولد الأرقام الزائفة والعشوائية الحقيقية
    • PKA (مسرع المفتاح العام) للمساعدة في معالجة RSA / ECC
  • دعم DMA

واجهات عالية السرعة:

• محول إيثرنت متكامل يدعم منفذين خارجيين
  • RMII (10/100) أو RGMII (10/100/1000)
  • IEEE1588 (2008 الملحق د ، المرفق هـ ، الملحق و) مع 802.1AS PTP
  • البند 45 إدارة MDIO PHY
  • مصنف الحزم على أساس محرك ALE مع 512 مصنف
  • التحكم في التدفق على أساس الأولوية
  • حجم العبوة يصل إلى 2 كيلو بايت
  • أربعة سرعة المقاطعة H / W CPU
  • تفريغ المجموع الاختباري لـ IP / UDP / TCP في الأجهزة

التوصيل:

• 6x جهاز إرسال غير متزامن عالمي (UART)
• 5 وحدات تحكم في الواجهة التسلسلية الطرفية (SPI)
• 5 منافذ شبكة ربط محلية (LIN)
• 4 منافذ دوائر متكاملة (I2C)
• 4x وحدات شبكة منطقة وحدة التحكم (MCAN) مع دعم CAN-FD
• 1x Quad Serial Peripheral Interface (QSPI)
• واجهة تسلسلية سريعة (FSI) مع نوى استقبال 4x و 4x مراكز إرسال
• ما يصل إلى 140 منفذ إدخال / إخراج للأغراض العامة (GPIO)

الوسائط وتخزين البيانات:

• عدد 1 بطاقة وسائط متعددة / واجهة رقمية آمنة (MMC / SD) 4 بت
• وحدة التحكم في الذاكرة للأغراض العامة (GPMC)
  • ناقل بيانات متوازي 16 بت
  • ناقل عنوان 22 بت
  • مساحة ذاكرة قابلة للتوجيه تصل إلى 4 ميغا بايت
  • دعم وحدة موقع الخطأ المتكاملة (ELM) لفحص الأخطاء

التكنولوجيا / الحزمة:

• تقنية 45 نانومتر

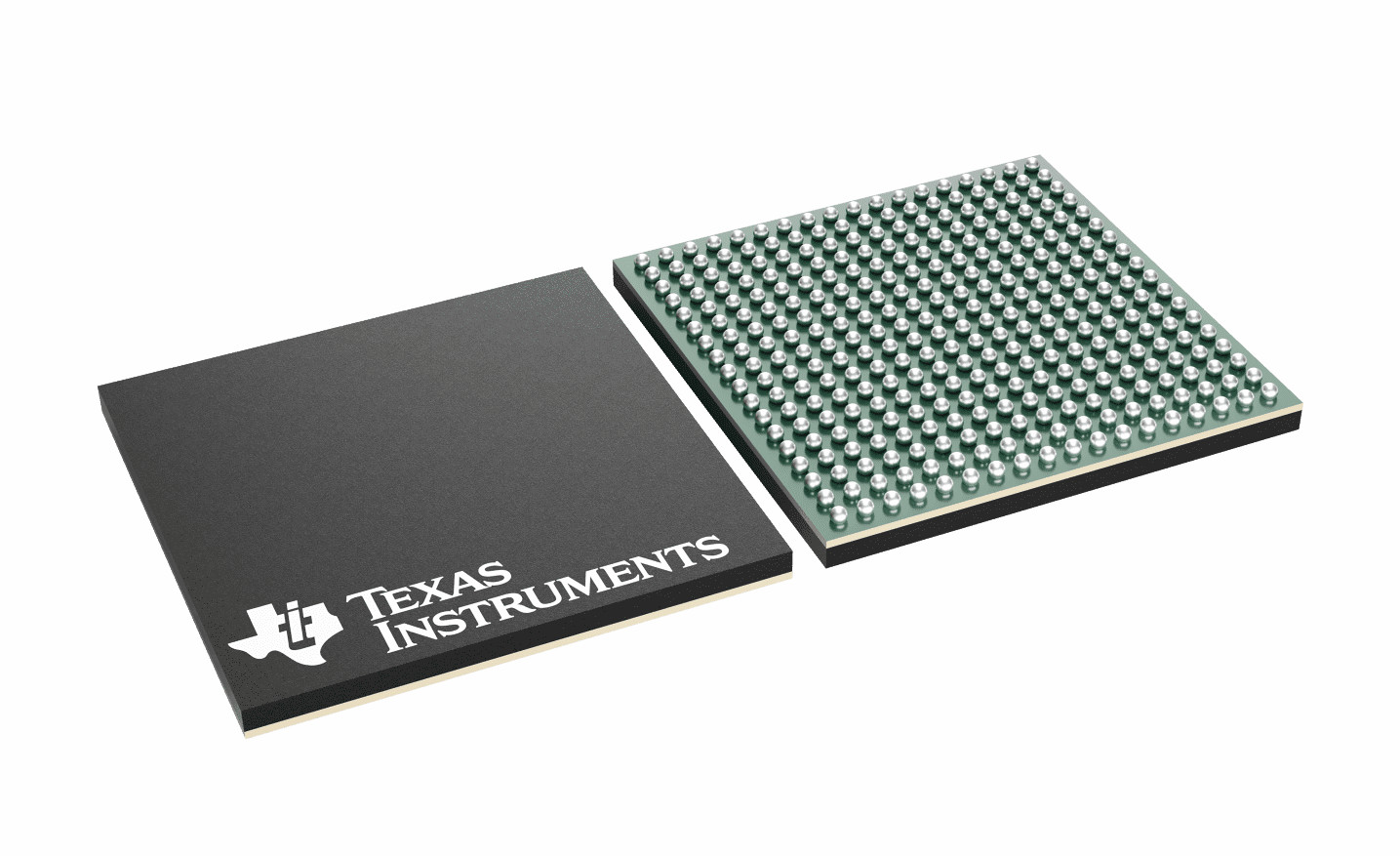

• 15 مم × 15 مم ، خطوة 0.8 مم ، 324 سنًا NFBGA
