8542.39.0001 الصمام الثلاثي NPN PNP حماية دائرة الترانزستور TPD2S300YFFR

ميزات TPD2S300

• 2 قنوات من Short-to-Vأوتوبيسحماية الجهد الزائد (CC1 ، CC2): 24-Vالعاصمةمتسامح
• قناتان لـ IEC 61000-4-2 ESD Protection (CC1، CC2)
• تيار هادئ منخفض: 3.23 µA (نموذجي) ، V.PWR، الخامسم= 3.3 فولت
• CC1 ، CC2 حماية الجهد الزائد 200 مللي أمبير قادرة على تمرير V.CONNقوة
• مقاومات البطارية الميتة CC مدمجة للتعامل مع حالة استخدام البطارية الميتة في الأجهزة المحمولة

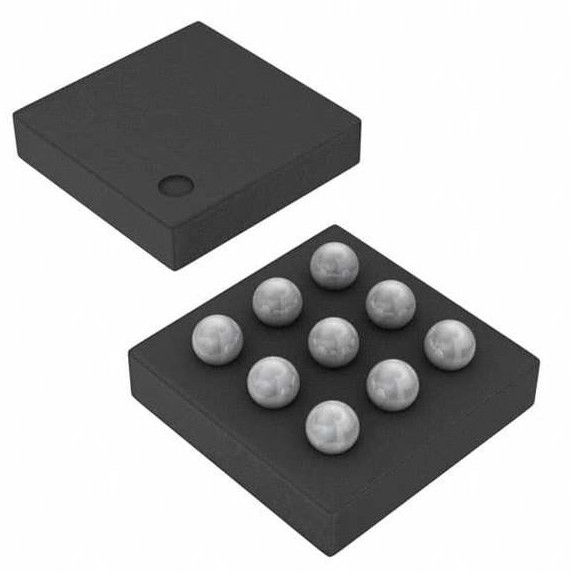

• حزمة WCSP 1.4 مم × 1.4 مم

وصف TPD2S300

TPD2S300 عبارة عن حل حماية منفذ USB من النوع C ذو شريحة واحدة يوفر 20 فولت قصير إلى Vأوتوبيسالجهد الزائد وحماية IEC ESD لدبابيس CC1 و CC2.

منذ إصدار موصل USB من النوع C ، تم إصدار العديد من المنتجات والملحقات الخاصة بـ USBType-C والتي لا تتوافق مع مواصفات USB Type-C.أحد الأمثلة على ذلك هو محولات توصيل الطاقة USB من النوع C والتي تبدأ بـ 20 فولت على V.أوتوبيسخط.مصدر قلق آخر لـ USB Type-C هو أن الالتواء الميكانيكي وانزلاق الموصل يمكن أن يقصيرا المسامير بسبب القرب القريب الموجود في هذا الموصل الصغير.هذا يمكن أن يسبب 20 VVأوتوبيسليتم اختصارها إلى دبابيس CC.أيضًا ، نظرًا لقرب الدبابيس الموجودة في الموصل من النوع C ، فهناك قلق متزايد من أن الحطام والرطوبة قد تتسبب في 20-VVأوتوبيسيتم تقصير دبوس إلى دبابيس CC.

هذه المعدات غير المثالية والأحداث الميكانيكية تجعل من الضروري أن تكون دبابيس CC متسامحة بمقدار 20 فولت ، على الرغم من أنها تعمل فقط عند 5 فولت أو أقل.يعمل TPD2S300 على تمكين دبابيس CC من تحمل 20 فولت دون التدخل في التشغيل العادي من خلال توفير حماية من الجهد الزائد على دبابيس CC.يضع الجهاز جهدًا عاليًا في سلسلة على خطوط CC.عندما يتم اكتشاف جهد فوق عتبة OVP على هذه الخطوط ، يتم فتح مفاتيح الجهد العالي ، مما يؤدي إلى عزل باقي النظام عن حالة الجهد العالي الموجودة على الموصل.

أخيرًا ، تتطلب معظم الأنظمة حماية ESD بمستوى نظام IEC61000-4-2 لدبابيسها الخارجية.يدمج TPD2S300 حماية IEC 61000-4-2 ESD لدبابيس CC1 و CC2 ، مع إزالة الحاجة لوضع صمامات TVS ثنائية الجهد خارجيًا على الموصل.
