| اسم العلامة التجارية: | STMicroelectronics |
|---|---|
| رقم الموديل: | STGIPS20K60 |
| الحد الأدنى لكمية: | 1 قطعة |
| وقت التسليم: | 2 ~ 8 أيام عمل |
| شروط الدفع: | تي / ت |
| الماركات: | STMicroelectronics | شهادة: | / |
|---|---|---|---|
| نموذج: | STGIPS20K60 | موك: | حاسب شخصي 1 |
| الأسعار: | Negotiated | توصيل: | 2 ~ 8 أيام عمل |
| دفع: | تي / ت | ||
| تسليط الضوء: | STMicroelectronics Audio Amplifier IC,Multiwatt Audio Amplifier IC,TDA7297 |
||
وصف المنتج

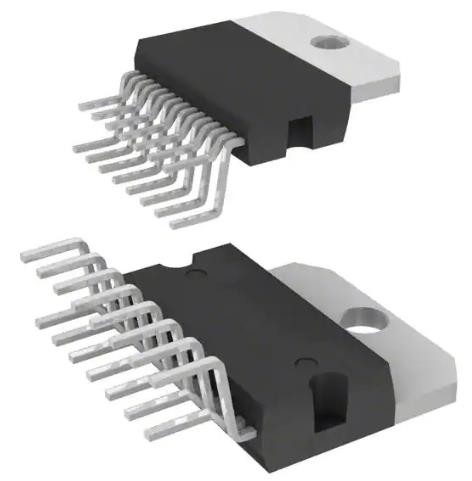

مكبر الصوت TDA7297 STMicroelectronics IC 15 Multiwatt من خلال فتحة التثبيت
TDA7297 STMicroelectronics Amplifier IC 15-Multiwatt المصمم خصيصًا للتلفزيون وتطبيقات الصوت المحمولة
TDA7297 STMicroelectronics Amplifier IC قناتين (استريو) فئة AB 15-Multiwatt Linear Amplifiers Audio IC
15 + 15W وصف مضخم الجسر المزدوج:
TDA7297 عبارة عن مضخم صوت مزدوج الجسر مصمم خصيصًا لتطبيقات التلفزيون والراديو المحمول.
سمات
نطاق جهد إمداد واسع (6 فولت -18 فولت)
الحد الأدنى من المكونات الخارجية
- لا يوجد مكثف SVR
- لا يوجد BOOTSTRAP
- لا توجد خلايا بوتشيروت
- مكسب ثابت داخليًا
وظائف الاستعداد وكتم الصوت
حماية الدائرة القصيرة
الحماية من الحمل الزائد الحراري
اقتراح التطبيق:
وظائف الاستعداد وكتم الصوت (أ) تطبيق المعالجات الدقيقة من أجل تجنب "الضوضاء المنبثقة" المزعجة أثناء عمليات التشغيل / الإيقاف العابرة ، من الضروري ضمان تسلسل إشارات St-by وإشارات كتم الصوت.من السهل جدًا الحصول على هذه الوظيفة باستخدام معالج دقيق (الشكل 1 و 2).في البداية ، ترتفع إشارة St-by (من mP) ويبدأ الجهد عبر محطة St-by (Pin 7) في الزيادة بشكل كبير.تهدف شبكة RC الخارجية إلى تشغيل الدوائر المنحازة لمكبر الصوت ببطء ، وذلك لتجنب "POP" و "CLICK" على المخرجات.عندما يصل هذا الجهد إلى مستوى St-by ، يتم تشغيل مكبر الصوت وتبدأ المكثفات الخارجية في السلسلة إلى أطراف الإدخال (C3 ، C5) في الشحن.من الضروري الحفاظ على إشارة كتم الصوت منخفضة حتى يتم شحن المكثفات بالكامل ، وذلك لتجنب دخول الجهاز في وضع التشغيل مما يتسبب في حدوث "ضوضاء منبثقة" عالية على السماعات.يعد التأخير من 100-200 مللي ثانية بين إشارات St-by وإشارات كتم الصوت مناسبًا للتشغيل السليم.
