| اسم العلامة التجارية: | Texas Instruments |
|---|---|
| رقم الموديل: | TMUX1511RSVR |
| الحد الأدنى لكمية: | 1 قطعة |
| وقت التسليم: | 2 ~ 8 أيام عمل |
| شروط الدفع: | تي / ت |
| الماركات: | شركة Texas Instruments | شهادة: | / |
|---|---|---|---|
| نموذج: | TMUX1511RSVR | موك: | حاسب شخصي 1 |
| الأسعار: | Negotiated | توصيل: | 2 ~ 8 أيام عمل |
| دفع: | تي / ت | ||
| تسليط الضوء: | المكونات الإلكترونية IC BOM,مكونات إلكترونية من Texas Instruments BOM,TMUX1511RSVR |
||

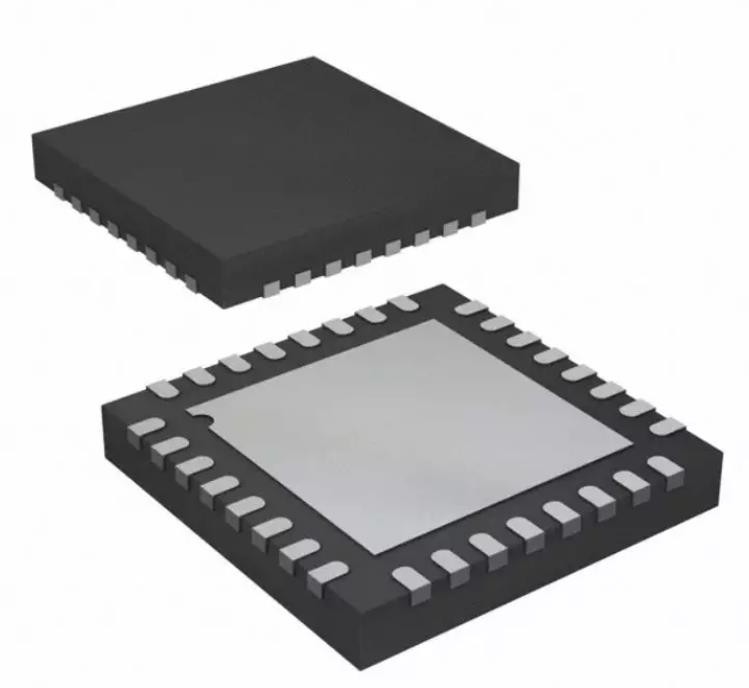

حل شامل للمكونات الإلكترونية الأصلية بقدرة 3000 ميجاهرتز من شركة Texas Instruments TMUX1511RSVR
المكونات الإلكترونية IC تكساسالأدوات / TI TMUX1511RSVR
| ترتيب | 1: 1 SPST |
| عدد القنوات (#) | 4 |
| جهد إمداد الطاقة - أحادي (V) | 1.8 ، 2.5 ، 3.3 ، 5 |
| البروتوكولات | التناظرية ، JTAG ، UART ، I2C ، SPI ، RGMII ، TDM ، I2S |
| رون (نوع) (أوم) | 2 |
| CON (Typ) (pF) | 3.3 |
| تيار التسرب على الحالة (الحد الأقصى) (µA) | 0.05 |
| عرض النطاق الترددي (ميجاهرتز) | 3000 |
| نطاق درجة حرارة التشغيل (C) | -40 إلى 125 |
| سمات | مدخلات تحكم متوافقة 1.8-V ، منطق آمن من الفشل ، مقاوم منسحب مدمج على دبوس المنطق ، حماية من انقطاع التيار الكهربائي ، يدعم جهد الإدخال خارج الإمداد |
| الإدخال / الإخراج الحالي المستمر (الحد الأقصى) (مللي أمبير) | 25 |
| تقييم | فهرس |
| تيار العرض (النوع) (uA) | 37 |
TMUX1511 هو مفتاح تكميلي لأشباه الموصلات المعدنية (CMOS). يوفر TMUX1511 تهيئة 1: 1 SPST مع 4 قنوات يتم التحكم فيها بشكل مستقل.يسمح إمداد التشغيل الواسع من 1.5 إلى 5.5 فولت للاستخدام في مجموعة واسعة من التطبيقات من الخوادم ومعدات الاتصال إلى التطبيقات الصناعية.يدعم الجهاز الإشارات التناظرية والرقمية ثنائية الاتجاه على دبابيس المصدر (Sx) واستنزاف (Dx) ويمكنه تمرير الإشارات فوق الإمداد حتى VDD× 2 ، مع أقصى جهد دخل / خرج يبلغ 5.5 فولت.
توفر الحماية من انقطاع التيار الكهربائي حتى 3.6 فولت على مسار الإشارة الخاص بـ TMUX1511 عزلًا عند إزالة جهد الإمداد (VDD= 0 فولت).بدون ميزة الحماية هذه ، يمكن للمفاتيح إعادة تشغيل سكة الإمداد بالطاقة من خلال صمام ثنائي ESD داخلي والتسبب في تلف محتمل للنظام.
تسمح الدوائر المنطقية الآمنة من الفشل بتطبيق الفولتية على دبابيس التحكم المنطقي قبل دبوس الإمداد ، مما يحمي الجهاز من التلف المحتمل.تحتوي جميع مدخلات التحكم المنطقي على عتبات متوافقة مع منطق 1.8 فولت ، مما يضمن توافق كل من منطق TTL و CMOS عند التشغيل في نطاق جهد إمداد صالح.
