سائق تحكم السيارات بقيادة IC Texas Instruments PMIC TPS62290DRVT تنحى

ميزات TPS62290

• كفاءة عالية - تصل إلى 96٪
• تيار الإخراج يصل إلى 1000 مللي أمبير
• الخامسفيتتراوح من 2.3 فولت إلى 6.0 فولت لبطاريات ليثيوم أيون ذات نطاق جهد ممتد
• 2.25 ميغاهيرتز تشغيل التردد الثابت
• وضع توفير الطاقة في تيارات الحمل الخفيف
• دقة جهد الإخراج في وضع PWM ± 1.5٪
• خيارات الجهد الناتج الثابت
• نموذجي 15-µA تيار هادئ
• 100٪ دورة عمل لأدنى تسرب
• تحديد موضع الجهد عند الأحمال الخفيفة

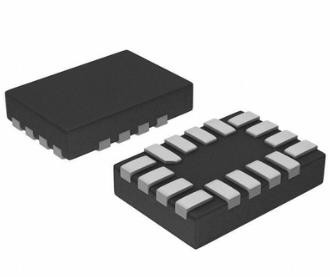

• متوفر في عبوة WSON مقاس 2 مم × 2 مم × 0.8 مم (6) (DRV)

وصف لـ TPS62290

أجهزة TPS6229x هي محولات تنحى متزامنة عالية الكفاءة ومُحسّنة للتطبيقات المحمولة التي تعمل بالبطاريات.إنها توفر تيار خرج يصل إلى 1000 مللي أمبير من خلية Li-ion مفردة.

مع نطاق جهد الإدخال من 2.3 فولت إلى 6.0 فولت ، تدعم الأجهزة البطاريات ذات نطاق الجهد الموسع وهي مثالية لتشغيل التطبيقات المحمولة مثل الهواتف المحمولة وغيرها من المعدات المحمولة.

تعمل أجهزة TPS6229x بتردد تبديل ثابت 2.25 ميجاهرتز وتدخل في تشغيل وضع توفير الطاقة في تيارات الحمل الخفيف للحفاظ على الكفاءة العالية على مدى الحمل الحالي بأكمله.

تم تحسين وضع توفير الطاقة من أجل تموج جهد الخرج المنخفض.بالنسبة للتطبيقات منخفضة الضوضاء ، يمكن إجبار الأجهزة على وضع تعديل عرض النبضة بتردد ثابت (PWM) عن طريق سحب دبوس MODE عاليًا.في وضع الإغلاق ، يتم تقليل الاستهلاك الحالي إلى أقل من 1 A.تسمح أجهزة TPS6229x باستخدام محاثات ومكثفات صغيرة لتحقيق حجم حل صغير.

تعمل أجهزة TPS6229x في نطاق درجة حرارة الهواء الحر من -40 درجة مئوية إلى 85 درجة مئوية.تتوفر الأجهزة في حزمة WSON 2 مم × 2 مم 6 سنون (DRV).
